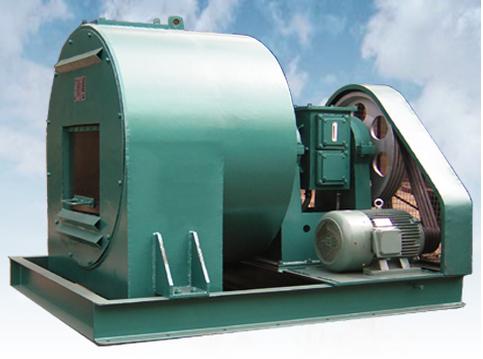

TWZ臥式震動離心機系列
發布時間：2018-01-24來源：破碎及選礦設備點擊：8391
用途和特點：
臥式振動離心機屬于離心脫水設備類。該系列臥式振動離心機主要用于選煤廠0.5~25mm中、精煤脫水，也可用于其它類似物料的脫水。
結構特點：
臥式振動離心機是使物料在高速旋轉的篩網上進行固液分離，由急振系統給網篩的物料附加一個振動力，從而實現自動卸料的固液分離設備。
TWZ系列，具有產量大，產品粉碎程度小，篩網壽命長，有工作穩定、操作維修方便、結構簡單、噪聲小、可靠性高、成本低等優點。
工作原理：
物料經掛有搪瓷的給料管及篩座進入篩藍的底部，篩藍內的物料受離心力作用緊貼篩面，在振動力作用下，料層均勻地向篩藍大端移動，脫水后的物料從篩藍四周甩出，落入機殼下部的排料口。向下排出。物料中的水分，在離心力作用下透過料層和篩縫，甩向機殼四周，沿殼體壁流向排水口排出。
主要特點：
1、處理能力較大，脫水效果好。
2、產品破碎程度小，篩藍不易磨損、壽命長。
3、TWZ系統是慣性過共振振動系統，振幅和頻率穩定可靠。
TWZ振動系統具有運行平穩，噪音小，結構簡單，維修方便，節能等優點。
技術特性：
| 參數 | 單位 | 型號 | ||||||
| TWZ850 | TWZ10A | TWZ850 | TWZ850 | TWZ850 | TWZ850 | |||
| 入料粒度 | mm | ≤ | 0～25 | 0.5～50 | 0～50 | ≤50 | 0.5～50 | |
| 處理能力 | t/h | 30～50 | 50～100 | 100～150 | 180～250 | 200～300 | 250～350 | |
| 產品水分 | % | 5～9 | ||||||
| 篩藍大端直徑 | mm | 850 | 100 | 1150 | 1300 | 1400 | 1500 | |
| 篩縫尺寸 | mm | 0.25,0.3,0.35,0.5 | ||||||
| 篩藍振動頻率 | Hz | 25 | 25 | 25 | 25 | 25 | 25 | |
| 雙振幅 | mm | 4～6 | 4～6 | 4～6 | 4～6 | 4～6 | 4～6 | |
| 主電機功率 | Kw | 15 | 22 | 37.5 | 45 | 55 | 75 | |
| 振動電機功率 | Kw | 4 | 5.5 | 7.5 | 7.5 | 11 | 15 | |
| 油泵電機功率 | Kw | 0.37 | 0.37 | 0.55 | 0.55 | 0.55 | 0.55 | |
| 外形 尺寸 | 長 | mm | 2060 | 2150 | 2800 | 2700 | 3100 | 3170 |
| 寬 | mm | 1510 | 1875 | 1930 | 2260 | 3090 | 2975 | |
| 高 | mm | 1652 | 1765 | 1930 | 2245 | 2295 | 2400 | |
| 設備重量 | Kg | 2500 | 2620 | 5527 | 6500 | 9200 | 10000 | |
注：產品外在水分與物料的性質、粒度組成、處理量有關，但主要取決于入料的煤泥含量。入料中-0.5mm粒度含量<10%，產品外在水分一般為5~9%。
