TE17和TE13系列液壓站使用說明

1、 液壓站作用主要是：

     （1）、為盤形制動器提供可以調節的壓力油，是提升機獲得不同的制動力矩。

     （2）、在任何事故狀態下，可以使盤形制動器的油壓迅速降低到預先調定的某一值，經過延時后，盤形制動器的全部油壓值迅速回到零，使盤形制動器到達全制動狀態。即：可以實現對提升機的一級（緊急）制動、二級制動能力。

     （3）、可以供給單繩雙筒礦井提升機的調繩裝置所需要的控制壓力油。

經過技術改進后，該型號完全滿足2016年版的《煤礦安全規程》第425條關于“安全制動必須有并聯冗余的回油通道”的規定

2、 液壓站主要技術參數：

系統工作油壓                             6.3Mpa 或14MPa

系統供油量                               9.0L/min

二級制動延時時間                         0～10S（由電氣完成）

比例調壓電子放大器控制信號               DC 0～10V

電子放大器電源                           DC 24V

液壓油牌號                               YB-N46號抗磨液壓油

工作油溫                                 15～65℃

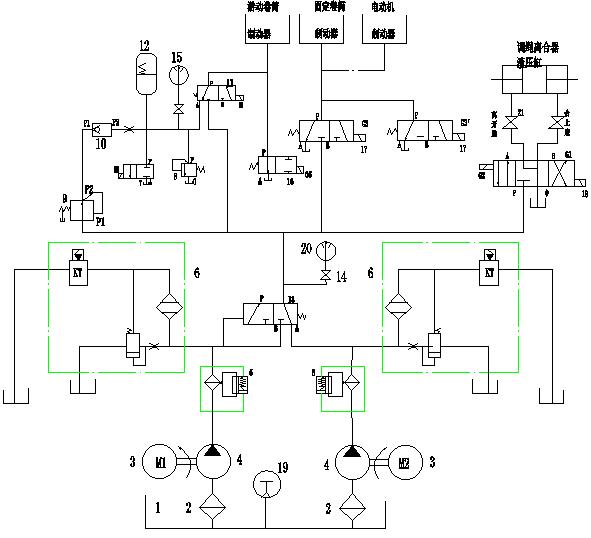

3、 液壓站工作原理圖：

4、液壓站常用配件：

液壓站密封圈

比例閥

電磁閥

電磁鐵

減壓閥

單向閥

溢流閥

液動換向閥

壓力表

壓力表開關

電接點壓力表

油泵
